热电阻输入安全栅

日期:2014-8-14 14:01:14 人气:4526

热电阻输入安全栅XPB-R系列热电阻输入安全栅的概述

XPB-R系列热电阻输入安全栅接收危险区的热电阻信号,经过线性化处理,变换成与温度成线性的电压或电流信号输出到安全侧。可选1入1出、1入2出。可在线设置分度号和温度范围。安全栅限制从本安端子窜入危险场所的能量,从而确保系统本安防爆。产品广泛应用于化工、石油、冶金、天然气、电力等各种行业,与各类本安仪表连接,作为本安防爆系统的关联设备使用。

产品符合《GB3836.1-2010爆炸性环境 第1部分:设备通用要求》和《GB3836.4-2010爆炸性环境 第4部分:由本质安全型“i”保护的设备》,通过国家防爆检测机关严格的检验测试合格,并取得防爆合格证。



XPB-R系列热电阻输入安全栅特点

输入、输出、电源三方完全隔离,抗干扰能力强

可编程的安全栅,在线设置分度号和温度范围

精度高,线性度高,长期运行稳定性高

模块化设计,体积小,功耗低,适合密集安装

结构合理,插拔轻松,安装、拆卸、维护更为方便简单

XPB-R系列热电阻输入安全栅支持带电热插拨装卸方便、精度高、线形度高、抗干扰性强、长期工作的稳定性

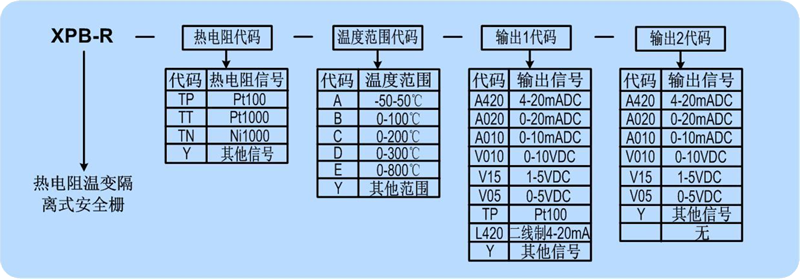

XPB-R系列热电阻输入安全栅选型代码

热电阻输入安全栅选型代码

常用规格实例

举例1  输入:危险区,一路Pt100,温度范围0 -100℃,输出:安全区,一路4-20mADC,工作电源:DC24V

        订货型号:XPB-R-TP-B-A420



举例2  输入:危险区,一路PT100,温度范围-50 -250℃,输出:安全区,两路4-20mADC,工作电源:24VDC

        订货型号:XPB-R-TP-Y-A420-A420(或缩写为:XPB-R-TN-Y-2A420)


XP系列热电阻输入安全栅安装与拆卸



底座插拔  安装与拆卸


详细产品介绍请点击下载XPB-R系列热电阻输入安全栅.pdf

若需快速了解全系列的隔离器和安全栅请点击下载隔离器和安全栅速查手册.pdf
