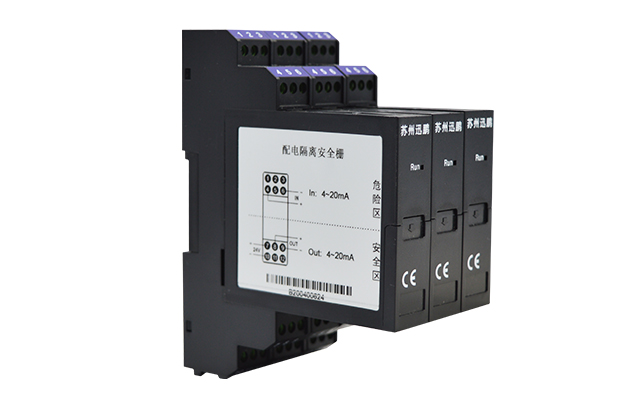

隔离安全栅，是本安型防爆仪表的关键设备。在正常工作时，安全栅不影响正常运行，当发生故障时，如危险场所的连接线路短路或接地，非危险场所异常电压混触，此时安全栅具有限压限流功能。可以将危险场所的电能量限制在点火界限以内，确保现场的安全。广泛用于石油、化工等易爆易燃的场所。

接下来我们将介绍隔离式安全栅选型时，本安选型的规则。首先我们先了解一下本安回路系统的基本构成，这是一张本安回路系统图，本安回路系统包括现场本安电气设备、连接电缆以及关联设备（也就是安全栅）。

为了保证设备的安全正常使用，本安回路系统各配置间必须满足以下条件。

1、安全栅的防爆标志级别不能低于现场本安电气设备的防爆标志级别。

本安电气设备及安全栅，按其使用场所或相连场所的安全程度可分为ia和ib两个安全等级，ia级是指在正常工作、一个计数故障和两个计数故障情况下均不能点燃爆炸性气体混合物。ia级的本安电气设备可用在0区、1区、2区危险场所。 ib级是指在正常工作和一个计数故障情况下不能点燃爆炸性气体混合物。ib级的本安电气设备可用在1区、2区危险场所。安全等级ia高于ib。气体组别按照气体点燃特性从难到易划分为II A、II B、II C级别，所以本安电气设备及安全栅防爆标志中的气体级别 IIC高于IIB，IIB高于IIA。

2、安全栅、本安电气设备及连接电缆认证参数之间要符合图中的关系式：

本安电气设备的本安性能认证参数包含：最高输入电压(Ui)、最大输入电流(Ii)、最大输入功率(Pi)、最大内部等效电容(Ci)、最大内部等效电感(Li)；关联设备（安全栅）的本安性能认证参数包含：最高电压(Um)、最高输出电压(Uo)、最大输出电流(Io)、最大输出功率(Po)，最大外部电容(Co)，最大外部电感(Lo)；连接电缆存在分布电容和分布电感，使连接电缆成为储能元件，本安性能基本参数包括：电缆最大允许分布电容(Cc)，电缆最大允许分布电感(Lc)；

综上我们知道，隔离式安全栅的2条本安选型规则分别是：1、安全栅的防爆标志级别不能低于现场本安电气设备的防爆标志级别，2、安全栅的本安性能认证参数需满足以下关系式。如果想了解更多关于隔离安全栅的内容请点击链接https://www.surpon.com/product/173.html
